Layout-Anpassung

Die Anzeigen auf der Navigationsseite und im Dashboard werden über eine Konfigurationsdatei ("layout") gesteuert. Das ist eine Json-Datei. AvNav bringt selbst einige solcher Dateien mit (zu erkennen am Namens-Prefix system.). Der Benutzer kann eigene Layouts speichern (Namensprefix: user.). Diese Dateien werden unterhalb des Datenverzeichnisses (/home/pi/avnav/data auf dem raspberry) im Ordner "layout" abgelegt. Man kann diese Dateien direkt bearbeiten (innerhalb von avnav), sie herunterladen (und wieder hochladen) oder man kann das Layout innerhalb von AvNav editieren ("layout editor").

Der bevorzugte Weg sollte hierbei der Layout-Editor sein, da dieser die wenigsten Fehlerquellen bietet.

Die Auswahl des aktuell genutzten Layouts erfolgt über Einstellungen /Layout

Layout Editor

Der Start des Layout-Editors erfolgt über die Einstellungsseite , Layouts .

dashboard pagesAnpassung von AvNav

Hier wird der Name für das layout-File vergeben. Wenn bisher ein System-Layout aktiv war, wird ein user-Layout mit dem gleichen Namen erzeugt und aktiviert. Falls das Layout schon existiert, wird gefragt, ob es überschrieben werden soll (das kann am Ende noch verhindert werden, in dem alle Änderungen verworfen werden).

Nach dem Start bekommt die App einen roten Rand und es sind nur noch die Seiten sichtbar, auf denen das Layout angepasst werden kann.

Durch Auswahl einer Karte gelangt man wie immer zur Navigationsseite.

Die Anzeigen sind auf allen relevanten Seiten in sogenannten "Panels" angeordnet.
Im Editor-Modus können die Anzeigen einfach verschoben werden.
Auf der Navigationsseite können die Panels unterschiedlich belegt werden, je nachdem ob ein eher schmales Display vorhanden ist (small) oder ein breiteres (die Grenze dafür kann in den Settings eingestellt werden). Auch für den Zustand "Ankerwache" können die Anzeigen separat konfiguriert werden.

Über kann die Konfiguration für die Panels auf der jeweiligen Seite aufgerufen werden.

Im Bild sind die vorhandenen Panels markiert. Im Dialog kann ausgewählt werden, welche der Panels jeweils sichtbar sein sollen. Wenn in der Spalte "small" ein Häkchen gesetzt ist, bedeutet das, dass bei schmalem Bildschirm das Panel anders belegt werden kann. Gleiches für den Zustand "anchor" - also Ankerwache aktiv. Im Beispiel ist das Top-Panel im normalen Modus nicht sichtbar, sondern nur im schmalen, das Left-Panel ist jeweils unterschiedlich belegt. Die beiden unteren Panels sind in beiden Modi gleich belegt. Wenn die Ankerwache aktiv ist, hat das Panel links unten andere Anzeigen. Unter "Current Conditions" kann ausgewählt werden, ob die Panels für die Normal-Ansicht oder für die schmale Ansicht bzw. die Ankerwache bearbeitet werden sollen. Im Beispiel benötigt man also nacheinander 3 Bearbeitungsschritte um für alle Modi das Layout fertig zu stellen.

Die beiden unteren Panels können potentiell 2 Reihen von Anzeigen aufnehmen (Einstellung: "2 widget rows"), nicht mehr passende Anzeigen werden ausgeblendet.

Widget Dialog

Zum Ändern oder Einfügen eines Widgets klickt man auf ein vorhandenes oder auf ein freies Feld in einem Panel.

Man erhält den folgenden Dialog.

Je nach Art des Widgets sind hier unterschiedliche Werte sichtbar bzw. änderbar. Nicht ausgefüllte Werte haben meist defaults.

Falls das Widget in ein anderes Panel verschoben werden soll, kann man oben das neue Panel auswählen.

Änderungen schliesst man mit "Update" ab.

Unter "New Widget" kann man ein anderes Widget aus der Liste der vorhandenen Widgets auswählen.

Jedes Widget benötigt eine Information, welche Daten es anzeigen soll. Die verfügbaren Daten sind intern in einem Speicher verfügbar und werden über einen Schlüssel (Key) ausgewählt.

Je nach Art des Widgets ist dieser Key (oder auch mehrere) fest im Widget eingebaut, bei anderen kann man das frei wählen. Fast immer wählbar sind der Titel (caption), die Einheit (unit) und die css Klasse (falls man das Aussehen per css anpassen möchte).

Formatierer (formatter)

Die meisten Widgets benötigen für die Darstellung einen Formatierer, der den internen Wert in die gewünschte Darstellung wandelt. Meist ist der beim Widget fest vorgegeben. Einige Formatierer akzeptieren Parameter um ihr Verhalten anzupassen (z.B. m/s statt kn).

Die Parameter für einen Formatierer sind im Dialog mit dem Prefix "fmt:" sichtbar - "fmt:unit" im Beispiel.
Die Liste der verfügbaren Parameter wird in der Implementierung des Formatierers definiert (siehe Benutzer Formatierer).

Wenn ein Formatierer einen "unit" Parameter ha, wird der Wert dieses Parameter benutzt, um ihn als "unit" in der Anzeige darzustellen (Einige Anzeigen erlauben ein Überschreiben dieses Wertes im Dialog).

Die folgenden Formatierer sind vorhanden:

Name Beschreibung Parameter
formatDecimal einfache Formatierung als Dezimalzahl fix: minimale Zahl der ganzzahligen Ziffern
fract: Zahl der Ziffern nach dem Komma
addSpace: setze ein Leerzeichen vor positive Zahlen
prefixZero: setze 0 als Prefix, um die Zahl der Vorkommastellen zu erreichen
formatDecimalOpt Formatierung einer Dezimalzahl. Nachkommastellen werden nur für nicht ganzzahlige Werte dargestellt. wie bei formatDecimal
formatDistance Entfernung in nm|m|km unit:
nm - Enterfnung in nm
m - Entfernung in m statt nm
km - Entfernung in km statt nm
formatSpeed Geschwindigkeit in kn|m/s|km/h unit:
kn - knoten
ms - m/s statt kn
kmh - km/h statt kn
formatDirection Formatiere einen Gradwert inputRadian: - Input in rad statt Grad
range180: zeige +/- 180° statt 0...360°
leadingZero: zeige immer 3 Stellen
formatDirection360 Formatiere einen Gradwert leadingZero: zeige immer 3 Stellen
formatTime Formatiere einen Zeitwert (Wert muss intern ein Date Wert sein) (hh:mm:ss)
formatClock Formatiere einen Zeitwert (Wert muss intern ein Date Wert sein) (hh:mm)
formatDateTime Formatiere Datum und Uhrzeit (Wert muss intern ein Date Wert sein)
formatDate Formatiere Datum (Wert muss intern ein Date Wert sein)
formatString gibt den Input unverändert weiter
formatTemperature Formatiere eine Temperatur (seit 20210106), Input in Kelvin unit:
celsius, kelvin
formatPressure Formatiere einen Druck (seit 20210106), input in Pa unit:
pa, hpa, bar

Plugins oder eigene Erweiterungen können ggf. weitere Formatierer hinzufügen.

Falls man das vorhandene Widget nicht ersetzen möchte, kann man das geänderte Widget davor oder danach einfügen (Before/After).

Falls das Widget weitere Parameter unterstützt, dann werden diese im Dialog angezeigt.

Im Beispiel die Konfiguration für eine grafische Anzeige (avnav nutzt hierzu canvas-gauges).

Von der Navigationsseite kann über die Hauptseite zu den Dashboard Seiten gewechselt werden.

Dashboard Seiten

Es können bis zu 5 Dashboard Seiten konfiguriert werden. Auf jeder Seite sind bis zu 5 Panels möglich.

Auf einer leeren Dashboard Seite muss zunächst die Panel-Konfiguration erfolgen - .

Auf den Dashboard Seiten kann eine abweichende Konfiguration eingestellt werden, wenn die Ankerwache aktiv ist (im default layout z.B. auf Dashboard Seite 1 genutzt).

Leere Dashboard Seiten erscheinen später nicht in der Anzeige.

Es ist auch eine Konfiguration auf der Seite des Routen-Editors (von der Navigationsseite aus) möglich, hier muss allerdings die Liste der Wegepunkte und die Anzeige der editierten Route immer sichtbar bleiben.

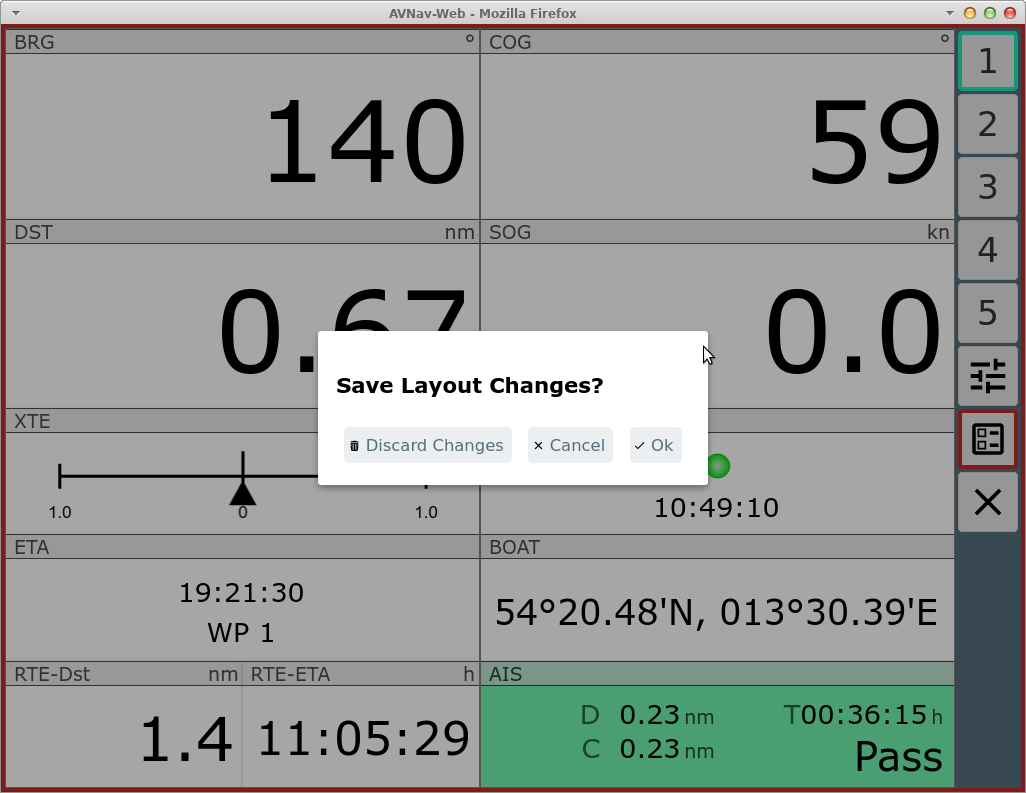

Nach Abschluss der Layoutbearbeitung muss das Layout noch gespeichert werden - rot umrandeter Button auf jeder Seite.

Hier kann ggf. noch einmal entschieden werden, die Änderungen zu verwerfen.

Das Layout wird im aktuellen Browser sofort aktiv (und auf dem Server gespeichert). Andere Browser erhalten es erst, wenn dort die App neu geladen wird oder das Layout gewechselt wird.

Roll Back

Beim Bearbeiten eines Layouts hat man einen RollBack Button. Mit diesem kann man Schritt für Schritt die gemachten Layout-Änderungen zurücknehmen.

Combined Widget

Um mehr Flexibilität beim Anordnen der Anzeigen zu bekommen, gibt es ein CombinedWidget das weitere Widgets als "Kinder" enthalten kann. Diese können horizontal oder vertical angeordnet werden. Damit kann man die zur Verfügung stehende Anzeigefläche (z.B. auf den Dashboard-Seiten) besser ausnutzen.

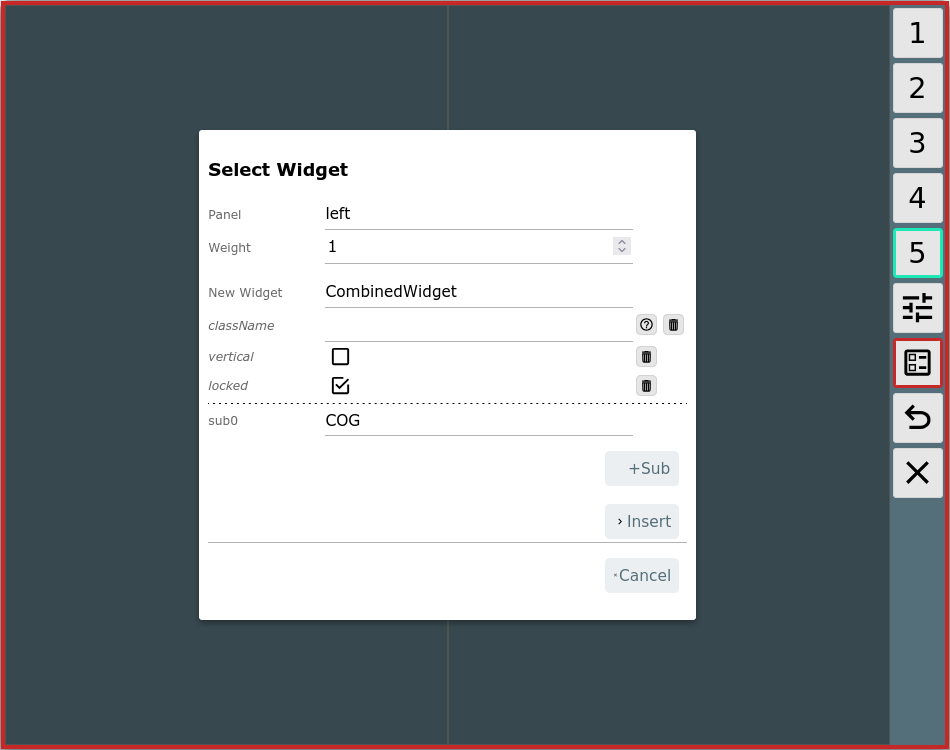

Um ein CombinedWidget zu plazieren nutzt man den normalen Widget Dialog und wählt "CombinedWidget" als New Widget.
Danach kann man mit "+Sub" Kind-Widgets hinzufügen - das öffnet jeweils den normalen Widget Dialog für diese.

Man kann auswählen, ob die Widgets horizontal oder vertical angezeigt werden sollen.
Mit "locked" entscheidet man, wie sich das Widget für Drag&Drop verhalten soll. Wenn "locked" aktiv ist, wird das CombinedWidget als Ganzes verschoben - sonst kann man die Kinder einzeln bewegen (und damit auch entfernen oder hinzufügen).

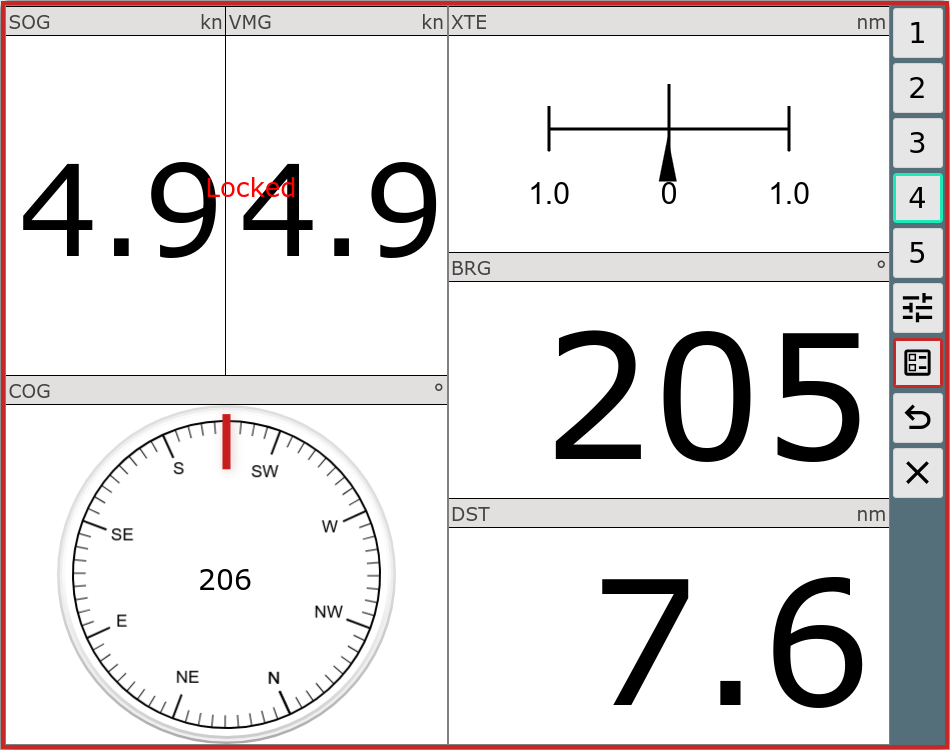

Das Beispiel zeigt eine Dashboard Seite mit einigen "normalen" Widgets und einem CombinedWidget mit horizontaler Anordnung.

Layout Download/Upload

Über die Files/Download Seite können unter die Layout-Files heruntergeladen/hochgeladen/gelöscht bzw. als Datei bearbeitet werden.

Das momentan aktive Layout kann hier allerdings nur heruntergeladen werden.

Wenn ein Layout gelöscht wird, das momentan in einem anderen Browser noch aktiv ist, wird dieser es wieder zum Server hochladen, wenn dort die App neu geladen wird. Das muss man ggf. beachten.

Spezielle Widgets

Neben einer ganzen Liste von vorkonfigurierten Widgets (wie z.B. SOG, COG, BRG, AisTargetWidget,...) bei denen ggf. nur die Beschriftung und die Parameterisierung des Formatters geändert werden kann, gibt es einige spezielle Widgets

Default

Dieses Widget ist intern die Basis für die meisten anderen Widgets. Man kann damit recht einfach Anzeigen für bestimmte Werte realisieren.

Wichtig ist hier, dass in jedem Falle ein Formatter und ein "value" gewählt werden müssen.

Unter Value bekommt man eine Liste der zur Verfügung stehenden Anzeige-Daten.

Das sind einmal die in AvNav intern vorhandenen Daten. Falls die signalk Integration aktiv ist (nicht unter Android), erscheinen hier auch vorhandene Werte unter vessels/self mit dem Prefix nav.gps.signalk.

Die Auswahl des Formatters muss passend zum Wert erfolgen.

Gauges

Wie oben bereits erwähnt, stellt AvNav eine Integration von canvas-gauges bereit. Basierend auf dieser Bibliothek bringt AvNav einige vorbereitete Widgets mit, deren Parameter jeweils konfigurierbar sind.

Es gibt lineare Anzeigen (linGauge...) oder radiale Anzeigen (radGauge...).
Über den Layout-Editor sind nur bestimmte Parameter direkt anpassbar.

Falls die Anzeigen weitergehend verändert werden sollen, sollte dazu eine Anpassung über nutzerspezifischen JavaScript code erfolgen.

SignalK

Das SignalK plugin bringt auch einige Widgets mit, die insbesondere Formatter für Daten enthalten, die so in avnav sonst nicht verfügbar sind - z.B. signalKCelsius zur Anzeige von Temperaturen. Diese machen natürlich nur Sinn, wenn entsprechende SignalK Daten vorhanden sind.

MapWidgets

Nutzer oder plugins können Map Widgets erzeugen. Diese werden direkt auf der Karte gezeichnet und können Informationen über die aktuelle Position und den Zoom der Karte benutzen. Ein Beispiel ist das SailInstrumentOverlay Widget vom Sail Instrument plugin.

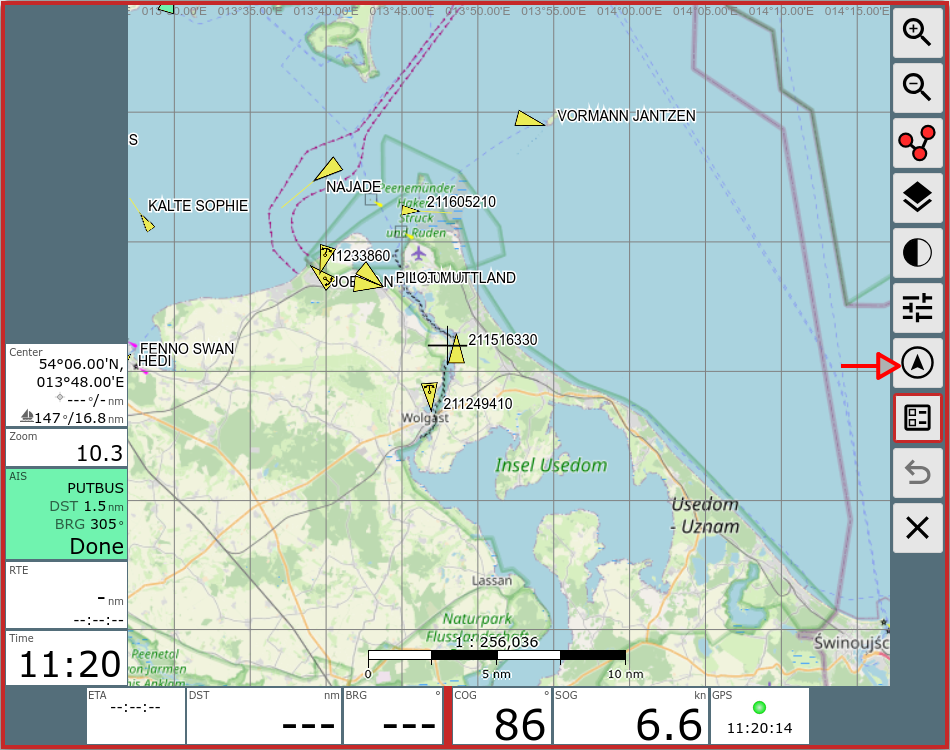

Um diese Widgets zu bearbeiten nutzt man den MapWidget Button auf der Navigationsseite.

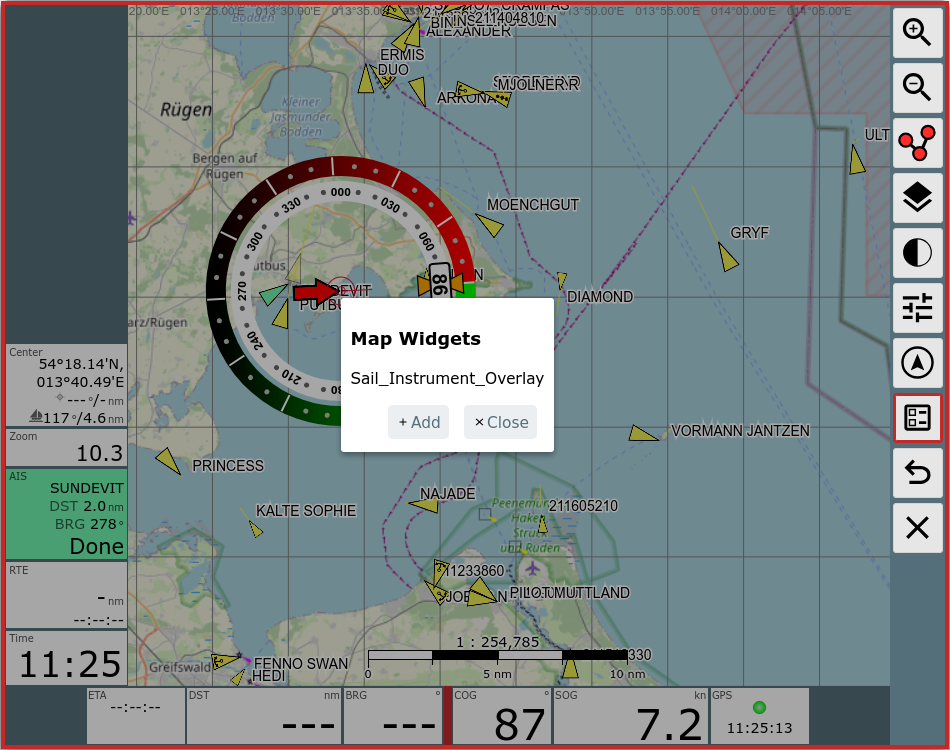

Man erhält einen Dialog in dem man die Widgets hinzufügen/bearbeiten oder löschen kann.

Man sollte beachten, das ein Klick auf ein solches Map Widget NICHT den Dialog zum Bearbeiten anzeigt. Statt dessen muss man immer den MapWidget Button benutzen. Da die Position auf der Karte durch das Widget selbst festgelegt wird, gibt es auch keine Drag und Drop Funktionalität für diese Widgets.

Anpassung des Aussehens

Falls man das Aussehen eines Widgets anpassen möchte, empfiehlt es sich, eine neue css class zu vergeben - auf diese kann man dann mit nutzerspezifischem css zugreifen.

Eigene Widgets

Mit nutzerspezifischem Java Script Code kann man relativ leicht auch eigene Anzeigen einbauen - sowohl mit simplem HTML als auch mit grafischen Elementen.
